Informação do controlador de memória USB SMI324:

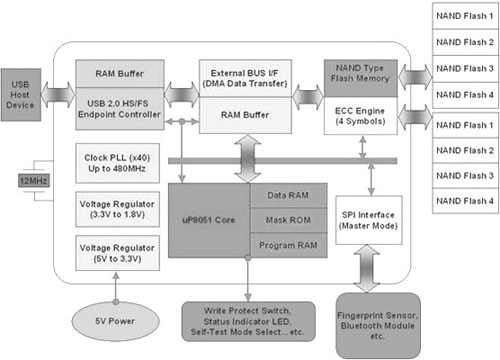

O SM324 é um controlador de alta compatibilidade e alto rendimento que suporta a memoria Flash e o interface SPI num só chip. O SM324 integra a USB2.0 high-speed, Transceiver Macro-cell Interface (UTMI) transceiver, um Serial Interface Engine (SIE) e um enhanced 80C51 compatível com um microprocesador de 8-bit. O USB pode ser suportado pelo Windows XP/2000/Me como driver por defeito. Também é compatível com os sistemas operativos Windows 98/98SE, Mac e Linux. O SM324 suporta até '8 data Flash banks', função de segurança e "Protecção contra Escrita". O SM324 está desenhado especificamente para um performance de alta velocidade. As USB2.0 podem ser usados como discos de armazenamento móveis para troca de dados. Como o SM324 suporta software completo, os usuários podem facilmente usar USB2.0 para funcções de backup e de segurança. O objectivo do controlador SM324 é incrementar drásticamente a velocidade de transferência e reduzir o esforço do sistema global. O SM324 está disponível no pack de 64-pin LQFP.
Características:
- Complete USB specification ver.2.0 compatibility
- Complies with USB Mass Storage Class specification ver.1.0
- Bulk Only transport protocol
- Complies with USB power specifications for bus-powered devices
- Operating system supported: Windows XP/2000/Me/98/98SE, Mac OS 9.x and above, Linux Kernel 2.4 and above.
- Master & Slave SPI (Serial Peripheral Interface) for flexible applications.
- ISP (In System Programming) firmware update capability.
- Supports dual channel for Flash memory, averaged data transfer rate up to 32* MB/sec
- Compatible with SLC NAND type Flash and up to 8 banks
- Supports MLC Flash Memory with 4 symbols (bytes) ECC engine.
- Supports VID, PID, serial number & vendor information update
- Provides LED indicator when USB Flash Disk is in Ready/Working mode
- Supports “Write Protect” security function to protect data in UFD
- Supports suspend and wake-up resume
- Integrated 80C51 compatible 8-bit microprocessor with enhanced feature
- 12MHz crystal driver circuit
- Fabricated in 0.16um CMOS process
- 1.8 Volts low power core operation
- Operates on a single power supply (Vdd = 5.0V)
- Available in LQFP 64-pin (9x9mm including pads) package
